منبع تغذیه آیفون تصویری الکتروپیک

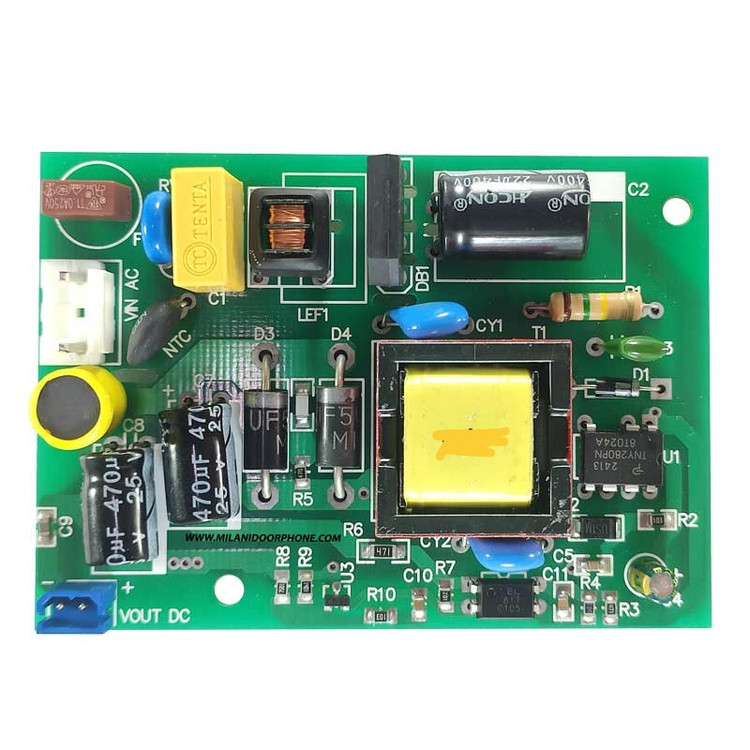

منبع تغذیه آیفون تصویری الکتروپیک در این برد تعدادی از اجزای اصلی منابع تغذیه سوییچینگ دیده می‌شود. در ادامه توضیح  درباره‌ی اجزای مهم روی برد ارائه می‌دهم:

 اجزای منبع تغذیه آیفون تصویری الکتروپیک:

1. ترانس زرد رنگ (T1)

• این بخش، ترانسفورماتور اصلی ایزوله‌کننده و انتقال‌دهنده توان در مدار سوئیچینگ است.

1. آی‌سی سوئیچینگ (U1 – معمولا مثل 817، NCP یا TNY…)

   • کنترل‌کننده جریان و ولتاژ خروجی؛ روی این برد یک آی‌سی TNY280PN دیده می‌شود، که در منابع تغذیه flyback کاربرد دارد.

2. خازن‌های الکترولیت (470µF / 25V و …)

   • فیلتر ولتاژ خروجی برای حذف ریپل.

3. پل دیود (DB1)

   • برای یکسوسازی برق ورودی AC به DC.

4. NTC (مقاومت حرارتی راه‌انداز نرم)

   • برای جلوگیری از جریان هجومی هنگام روشن شدن دستگاه.

5. فیوز (F)

   • محافظت از مدار در برابر جریان بیش از حد.

6. سلف یا چوک (LF1)

   • در قسمت فیلترینگ ورودی AC برای حذف نویز.

7. دیودهای خروجی (D3، D4)

   • دیودهای سریع (UF) برای یکسوسازی در خروجی ترانس.

 خروجی منبع تغذیه آیفون تصویری الکتروپیک:

•  خروجی 15.7  ولت DC

 نکات مهم در تست و تعمیر منبع تفذیه آیفون تصویری الکتروپیک:

• اگر خروجی ندارد: ابتدا خازن‌ها، فیوز، و پل دیود را تست کنید.

• اگر صدا هست ولی تصویر نیست: ممکن است ولتاژ خروجی کافی نباشد.

• اگر فیوز می‌پرد: ممکن است آی‌سی سوئیچینگ یا دیود خروجی اتصال کوتاه شده باشد.

از منبع تغذیه آیفون تصویری مدل تخت می توانید در آیفون تصویری الکتروپیک استفاده کنید.
