منبع تغذیه چک بزرگ (sanyang)

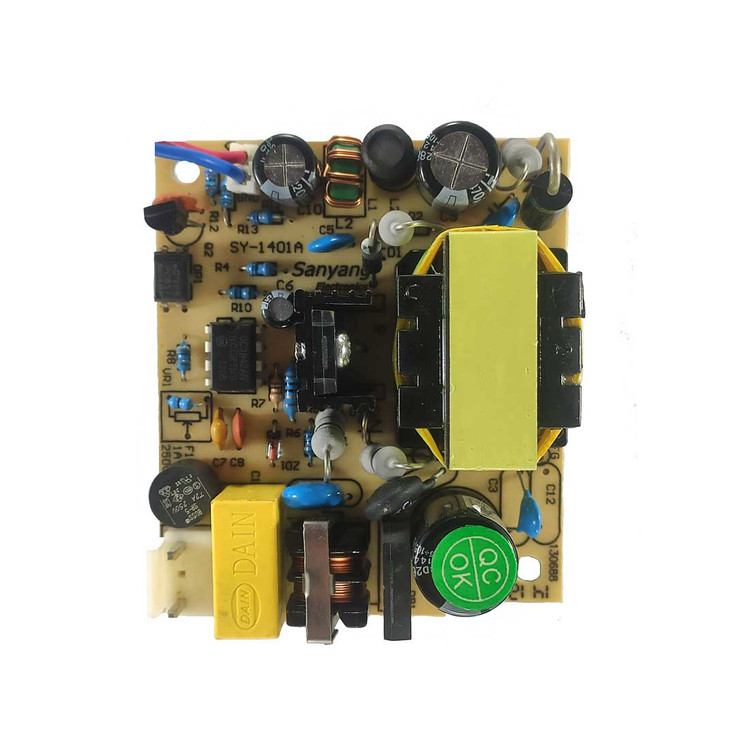

منبع تغذیه چک بزرگ (sanyang) یک ماژول سوئیچینگ است که برای سیستم های آیفون تصویری طراحی شده
و ولتاژ برق شهری ۲۲۰ ولت AC را به ۱۲ تا ۱۵.۵ ولت DC تبدیل میکند.
این منبع در تامین انرژی آیفونهای تصویری برندهایی مانند تابا، الکتروپیک، کوماکس و سوزوکی کاربرد دارد.
در زیر جزئیات کلیدی این محصول و نکات مرتبط آورده شده است:

مشخصات فنی منبع تغذیه چک بزرگ(sanyang):

• ولتاژ ورودی: ۲۲۰ ولت AC
• ولتاژ خروجی: ۱۲–۱۵.۵ ولت DC با جریان ۱ آمپر.

قطعات کلیدی منبع تغذیه چک بزرگ (sanyang):

• پل دیودی: تبدیل AC به DC و جلوگیری از برگشت جریان.
• ترانسفورماتور: کاهش ولتاژ ورودی به ۱۲–۲۴ ولت AC.
• آیسی سوئیچینگ uc3842an: کنترلر PWM یکپارچه با ترانزیستور ۷۰۰ ولتی برای کاهش ابعاد و هزینه.
• اپتوکوپلر PC 817: ایزولهسازی مدار با استفاده از نور.
• خازنهای نوسانگیر: کاهش نویز و تنظیم ولتاژ (مانند خازن آبی پارازیتگیر).

عوامل خرابی منبع تغذیه چک بزرگ :

1. نوسانات برق شهری یا رعد و برق.
2. جریان کشی بیش از حد مدار (بیشتر از ۱ آمپر).
3. نصب نادرست آیفون تصویری.
4. گرمای محیط یا قرارگیری در مجاورت حرارت.
5. طول عمر قطعات یا استفاده از مواد با کیفیت پایین.

روش تشخیص خرابی :

برای تست سلامت منبع تغذیه:

مولتیمتر را روی حالت ولتاژ DC تنظیم کنید.سیم مشکی (منفی) را به COM و سیم قرمز (مثبت) را به ترمینال VΩ متصل کنید.

اگر ولتاژ خروجی کمتر از ۱۲ ولت باشد، منبع معیوب است و نیاز به تعویض دارد .

نکات طراحی و ایمنی :

• خازنهای تقویت ولتاژ: از خازنهای ۴۷۰ میکروفارادی ۲۵ ولت برای بهبود پایداری خروجی استفاده شده است.
• حفاظتها:
• ایزولهسازی نوری برای جلوگیری از نویز
• ضد رطوبت و مقاوم در برابر اغتشاشات الکتریکی

مقایسه با سایر منابع تغذیه:

• منابع تغذیه سوئیچینگ مانند چک بزرگ، نسبت به نمونههای خطی بازدهی بالاتری (۸۵–۹۲%) دارند .
  برای سیستمهای حساس مناسبترند. با این حال، طراحی پیچیدهتری دارند و ممکن است هزینه تعمیراتشان بیشتر باشد.

  منبع تغذیه چک بزرگ (sanyang) یک ماژول سوئیچینگ است که برای سیستم های آیفون تصویری طراحی شده
  و ولتاژ برق شهری ۲۲۰ ولت AC را به ۱۲ تا ۱۵.۵ ولت DC تبدیل میکند.
  این منبع در تامین انرژی آیفونهای تصویری برندهایی مانند تابا، الکتروپیک، کوماکس و سوزوکی کاربرد دارد.
  در زیر جزئیات کلیدی این محصول و نکات مرتبط آورده شده است:

  مشخصات فنی منبع تغذیه چک بزرگ(sanyang):

• ولتاژ ورودی: ۲۲۰ ولت AC
• ولتاژ خروجی: ۱۲–۱۵.۵ ولت DC با جریان ۱ آمپر.

•

  قطعات کلیدی منبع تغذیه چک بزرگ (sanyang):

• پل دیودی: تبدیل AC به DC و جلوگیری از برگشت جریان.
• ترانسفورماتور: کاهش ولتاژ ورودی به ۱۲–۲۴ ولت AC.
• آیسی سوئیچینگ uc3842an: کنترلر PWM یکپارچه با ترانزیستور ۷۰۰ ولتی برای کاهش ابعاد و هزینه.
• اپتوکوپلر PC 817: ایزولهسازی مدار با استفاده از نور.
• خازنهای نوسانگیر: کاهش نویز و تنظیم ولتاژ (مانند خازن آبی پارازیتگیر).

• عوامل خرابی منبع تغذیه چک بزرگ :

• نوسانات برق شهری یا رعد و برق.
• جریان کشی بیش از حد مدار (بیشتر از ۱ آمپر).
• نصب نادرست آیفون تصویری.
• گرمای محیط یا قرارگیری در مجاورت حرارت.
• طول عمر قطعات یا استفاده از مواد با کیفیت پایین.

• روش تشخیص خرابی :

  برای تست سلامت منبع تغذیه:

  مولتیمتر را روی حالت ولتاژ DC تنظیم کنید.سیم مشکی (منفی) را به COM و سیم قرمز (مثبت) را به ترمینال VΩ متصل کنید.

  اگر ولتاژ خروجی کمتر از ۱۲ ولت باشد، منبع معیوب است و نیاز به تعویض دارد .

  نکات طراحی و ایمنی :

• خازنهای تقویت ولتاژ: از خازنهای ۴۷۰ میکروفارادی ۲۵ ولت برای بهبود پایداری خروجی استفاده شده است.
• حفاظتها:
• ایزولهسازی نوری برای جلوگیری از نویز
• ضد رطوبت و مقاوم در برابر اغتشاشات الکتریکی

• مقایسه با سایر منابع تغذیه:

• منابع تغذیه سوئیچینگ مانند چک بزرگ، نسبت به نمونههای خطی بازدهی بالاتری (۸۵–۹۲%) دارند .
  برای سیستمهای حساس مناسبترند. با این حال، طراحی پیچیدهتری دارند و ممکن است هزینه تعمیراتشان بیشتر باشد.
