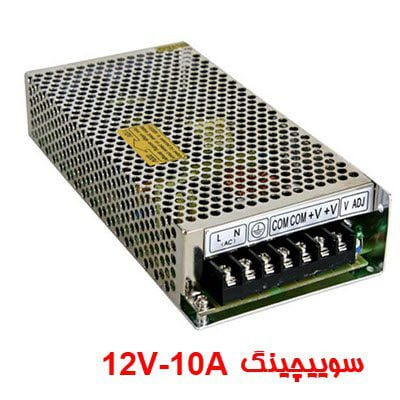

منبع تغذیه سوییچینگ 12V-10A

منبع تغذیه سوییچینگ 12V-10A

مهمترین مزیت یک منبع تغذیه سوییچینگ بازده بالای آن است. از آنجایی که ترانزیستور سوییچینگ فقط در ناحیه قطع و اشباع کار می‌کند (در حالت قطع جریان عبوری از آن ناچیز بوده و در حالت اشباع هم افت ولتاژ روی آن کم است) بنابراین توان مصرفی آن ناچیز است که این سبب بالا رفتن بازده منبع تغذیه می‌گردد. سایر مزایای آن عبارتند از حجم و وزن کمتر (به دلیل حذف ترانسفورماتور فرکانس پایین که وزن بالایی دارد) و گرمای ایجاد شده کمتر (به دلیل بازده بالاتر). معایب آن عبارتند از پیچیدگی زیاد و امکان تداخل الکترومغناطیسی و همچنین ایجاد موجک (ریپل) در فرکانس سوییچینگ و هارمونیک‌های آن.

نوع ارزان قیمت این گونه منابع می‌تواند نویز الکتریکی حاصل از سوییچینگ را وارد شبکه برق شهری نماید که این سبب بروز تداخل با سایر دستگاه‌های صوتی و تصویری که به همان فاز وصل شده‌اند، می‌گردد. منابع تغذیه سوییچینگ فاقد تصحیح ضریب توان نیز ممکن است اعوجاج هارمونیک ایجاد نمایند.

• ابعاد : 42*98*198 میلی متر
• تعداد خروجی:2
• ولتاژ و جریان : 12V-10A
• فیلتر حذف نویز
• قطع ولتاژ خروجی در صورت اتصال کوتاه
• دارای مدار کنترل جریان
• دارای پتانسیومتر برای تنظیم مقدار ولتاژ خروجی (Adjust)

مزایای منابع تغذیه سوئیچینگ

به‌طور کلی می‌توان برخی از مزایای منابع تغذیه سوئیچینگ را به صورت زیر تشریح کرد.^[۱]

1. بازدهی بالاتر : بدون شک در دنیای امروزی نیاز ما به انرژی زیاد شده‌است و در نتیجه باید مدیریت بهتری روی مصرف انرژی الکتریکی داشته باشیم، پس اگر بخواهیم در طراحی مدار میزان مصرف انرژی را مد نظر قرار دهیم ،باید در مدارمان جایی برای منبع تغذیه سوئیچینگ در نظر داشته باشیم. این منابع تغذیه اغلب دارای راندمان بالای 85 درصد هستند و توانسته‌اند اتلاف انرژی که یکی از مشکلات اصلی زندگی بشر در عصر حاضر است را تا حد زیادی کاهش دهند.
2. اندازه کوچکتر و وزن کمتر : برای تبدیل ولتاژ ۱۲ ولت DC به ۵ ولت DC با جریان حداکثر ۱ آمپر می‌توان از یک رگولاتور خطی استفاده کنیم که البته از اتلاف بسیار بیشتری نسبت به رگولاتورهای سوئیچینگ برخوردار است. اما برای مثال اگر بخواهیم برق شهر که دارای ولتاژ ۲۲۰ ولت AC هست را به ۵ ولت DC تبدیل کنیم ابتدا به یک ترانس با وزن و حجم نسبتا زیاد و سپس یک یکسو ساز و خازن ظرفیت بالا نیاز داریم. روی هم رفته این مدار فضای زیادی را اشغال می‌کند ولی با طراحی یک منبع تغذیه سوئیچینگ با همین مشخصات در یک فضای حداکثر ۲ در ۳ سانتیمتر با وزن بسیار کمتر قابل پیاده‌سازی است. مانند اکثر شارژرهای گوشی‌های موبایل که از منابع تغذیه سوییچینگ بهره می‌برند.
3. قیمت ارزان تر: اگر بخواهیم از یک ترانس برای تبدیل AC به DC استفاده کنیم در شرایطی که جریان خروجی ترانس بیش از 2 آمپر باشد ترانسفورماتور به تنهایی و بدون در نظر گرفتن مدار یکسوساز و تثبیت‌کننده علاوه بر وزن بسیار سنگین در بسیاری از موارد قیمت دو تا چند برابری نسبت به مدارات سوئیچینگ در بر خواهد داشت.

در مقابل مزیت‌های بسیار منابع تغذیه سوئیچینگ، این نوع منابع تغذیه بر خلاف منابع تغذیه خطی، به دلیل فرکانس سوئیچینگ می‌توانند هارمونیک‌های زیادی را به وجود آورند و باعث تداخل فرکانسی شوند. اگر یک مدار حساس به تداخل فرکانسی دارید بهتر است از یک منبع تغذیه خطی استفاده کنید. اما اگر این منابع تغذیه نیاز مداری شما را برطرف نکند بهتر است برای مدار منبع تغذیه سوئیچینگ خود فیلترهای مناسب را در نظر بگیرید و باید ملاحظات High Speed PCB Design را در نظر گرفت تا سطح نویز و هارمونیک‌های مدار کاهش یاید. با استفاده از فیلترهای مناسب در مدارات تغذیه سوئیچینگ می‌توانید نویز ناشی از این منابع را تقریباً به صورت کامل حذف کنید .
