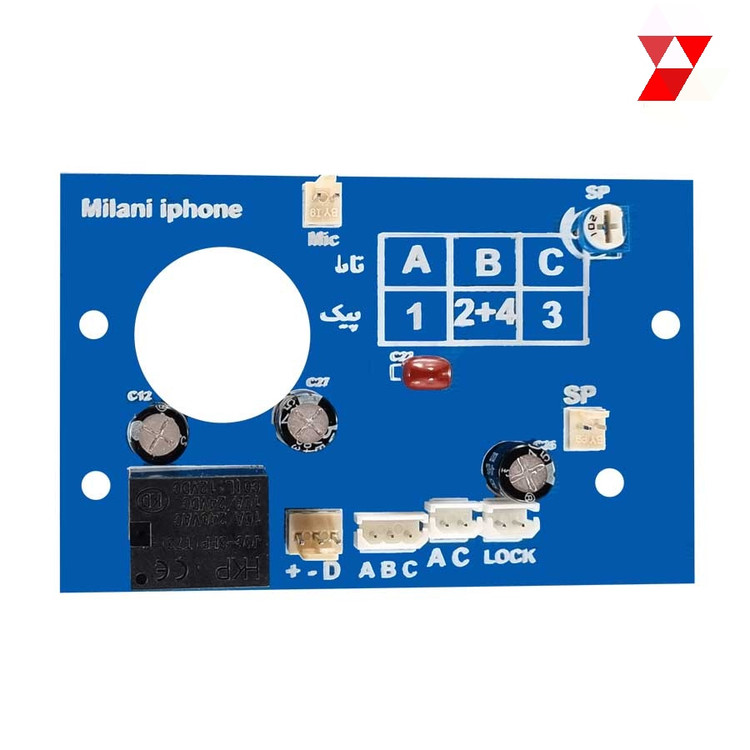

برد پنل آیفون صوتی

در این مقاله به مطالب زیر میپردازیم :

• فناوری برد پنل
• مزایای برد پنل صوتی نسبت سایر نمونه ها
• نحوه اتصال به انواع برند ها
• کارایی سیم های برد پنل آیفون صوتی

تکنولوژی برد پنل آیفون صوتی :

ما با استفاده از تکنولوژی SMD موفق به طراحی و تولید برد پنل آیفون صوتی شده ایم
که از مزایای آن افزایش طول عمر برد و کوچیک شدن برد می باشد
همچنین از فیبر SEM (نیمه فایبر) در تولید این برد استفاده شده است که از مزایای آن
محکم شدن پد های لحم کاری و استحکام بیشتر سوکت های روی برد می باشد.

مزایای برد پنل صوتی نسبت به سایر نمونه ها :

ایراد های شایعه در برد های آیفون صوتی شنیدن صدای زنگ مداوم در صفحه دم درب  و گرمای بیش از حد در بخش تغذیه مدار
که باعث سوختن فیبر و کاهش طول عمر مدار می شود.که ما با اصلاح طراحی مدار این برد صدای زنگ مداوم در پنل را حذف کرده ایم
و با تنظیم جریان در بخش تغذیه مدار گرما را به حداقل رساندیم که باعث افزایش طول عمر و کارکرد بهتر مدار می شود.
یکی دیگر از مزایای این محصول داشتن سوکت به همراه برد پنل  که باعث راحتی در نصب می شود

همچنین قابلیت استفاده از تغذیه AC و DC باعث می شود که به راحتی به مدل های قدیمی و جدید آیفون صوتی متصل شود.
برد پنل صوتی به صورتی طراحی شده است که برای آیفون های صوتی تابا و الکتروپیک محل قرار گیری پیچ ها مانند برد اصلی
داخل باکس جایگزاری می شود.

نحوه اتصال برد صوتی به انواع برند ها :

آیفون صوتی جدید چهار سیم تابا :

سیم های ABC دقیقا همانند نمونه اصلی متصل می شود و سیم D دسته گوشی به شاسی زنگ متصل می شود.

برد پنل آیفون صوتی الکتروپیک :

سیم 1 به A ، سیم 2 و 4 به هم متصل شده و به B  وصل می شود، سیم 3 هم به  C  متصل می شود.

آیفون صوتی الکترو آلا  و گویا :

سیم های ABC دقیقا مشابه نمونه اصلی متصل می شود.فقط مشترک شاسی زنگ به جای D  از مثبت روی برد استفاده شود.
نکته : این برد در آیفون صوتی گویا فقط به مدل زنگ در پنل آن  متصل می شود.

آیفون پارس پیام،تامر ،تابان، سوزوکی ، آلدو  :

سیم های ABC دقیقا همانند نمونه اصلی متصل می شود و سیم D دسته گوشی به شاسی زنگ متصل می شود.

نحوه اتصال به آیفون های صوتی 6 سیم :

برای نصب در این مدل ها سیم های ABC دقیقا همانند نمونه اصلی متصل می شود و سیم D به عنوان مشترک زنگ ها استفاده می شود
برای نصب راحت پیشنهاد می شود در آیفون های 6 سیم. سیم E و F را به B و C گوشی متصل کنید و سیم های قفل را مستقیم به سوکت LOCK
برد متصل کنید.

 نقشه سیم کشی برد پنل آیفون صوتی :

A : صدای دریافتی از میکرفون
B : صدای اسپیکر
C : منفی برد
D : مشترک زنگ به شاسی
AC : سوکت تغذیه AC ترانس
LOCK : سیم های درب بازکن
– + : سوکت تغذیه DC ترانس
MIC : سوکت اتصال میکرفون
SP : سوکت اتصال اسپیکر

نقشه سیم کشی و نقشه آیفون صوتی تابا :

نقشه آیفون صوتی الکتروپیک :
