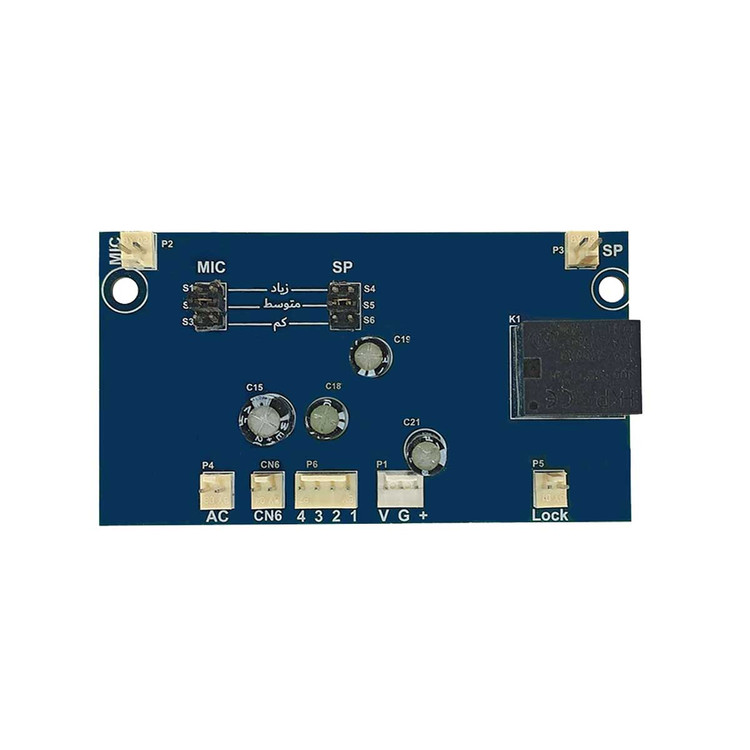

برد پنل آیفون تصویری تابا

• فناوری برد پنل تابا
• مزایای برد پنل تابا  نسبت به برد شرکتی
• نحوه اتصال برد به پنل
• قیمت برد پنل آیفون تصویری تابا

فناوری برد پنل آیفون تصویری تابا  :

از مزایای آن افزایش طول عمر برد و کوچیک شدن برد می باشد.
فیبر این برد فایبر گلاس است که از مزایای آن محکم شدن پد های لحم کاری و استحکام بیشتر سوکت های روی برد می باشد.

مزایای برد پنل  تابا نسبت به برد شرکتی:

مهترین ایرادی که در برد پنل های تولیدی شرکت شایع می باشد
سوختن بخش تغذیه ورودی مدار (AC) بر اثر نوسان برق یا خرابی ترانس است.
که باعث از کار افتادن کل مدار می شود.
ما با طراحی انحصاری این برد توانستیم با جدا سازی تغذیه ورودی (AC ) و تغذیه مدار این ایراد شایع را برطرف کنیم.

برد پنل تابا  تغذیه ورودی (AC) ابتدا توسط پل دیودی به DC تبدیل می شود. تنها تغذیه LED های داخل پنل را تامین می کند. تغذیه برد از مانیتور تامین می شود.
که این نو آوری باعث می‌شود حتی در صورت سوختن بخش ورودی مدار تنها Led های پنل خاموش شود.

یک ایراد دیگر در برد پنل نمونه شرکتی این برد،خراب شدن رله سوئیچ کننده برق دوربین می باشد.
برای محافظت از دوربین رله سوئیچ حذف تغذیه از رگولاتور ۷۸۱۲ گرفته می شود.

 تفاوت مهم برد پنل تولیدی با نمونه شرکتی :

 قابلیت تنظیم صدای میکرفون و اسپیکر به وسیله جامپر روی برد است.

نحوه اتصال برد به پنل :

نحوه اتصال سوکت های برد همانند نمونه شرکتی است.

بردپنل آیفون تصویری یا برد مین دارای چند بخش است که هر بخش وظیفه انجام کاری را دارد.
برد پنل وظیفه اجرا فرمان های ارسالی از مانیتور و هماهنگی اجزای داخل پنل را بر عهده دارد.
در ادامه مقاله به نکات و وظایف برد پنل  میپردازیم :

• دریافت صدای  پنل
• پخش صدای پنل
• انتقال تصویر
• اجرای فرمان در باز کن

دریافت صدای در برد صوت پنل آیفون تصویری چگونه است ؟

صدا از میکرفون دریافت می شود و برد صدای دریافتی را تقویت و به مانیتور انتقال می دهد.

• از طریق تقویت آی سی : به وسیله آی سی 4558d

 پخش صدا از پنل چگونه انجام می شود ؟

دریافت صدا  مانیتور از طریق آی سی LM386  تقویت می شود  و از طریق
اسپیکر داخل پنل پخش می شود مانند شکل نقشه برد پنل آیفون تصویری تابا :

انتقال تصویر در پنل آیفون تصویری چگونه رخ می دهد ؟

انتقال تصویر از دوربین آیفون تصویری  به  وسیله سوکت سه سیم انجام می شود و
از طریق سیم سفید سوکت اصلی پنل به مانیتور انتقال پیدا میکند.

در باز کن چگونه فرمان میگیرد؟

فرمان در باز کن از طریق سیم قرمز مانیتور به برد پنل اعمال می شود
به این صورت که هر لحظه سیم قرمز ولتاژ  12  ولت گرفت رله درب باز کن پنل فعال
می شود و در باز کن عمل میکند.

تغذیه پنل به دو صورت انجام می شود :

برد پنل تغذیه به دو صورت است .

تغذیه AC :

تغذیه DC :

قیمت برد پنل آیفون تصویری تابا :

قیمت برد پنل آیفون تصویری تابا بسیار  مناسب نسبت به نمونه شرکتی می باشد و دارای مزیت های تنظیم صدا میکرفون و اسپیکر  و کیفیت صدای بی نظیرمی باشد.
